Si busca información sobre magnetotérmicos ,nuestro electricista en Torrevieja le explicara, la importancia de las protecciones eléctricas en cualquier tipo de instalación.

https://www.mazzoni.online/electrificacion-basica/

¿Que es un diferencial?

interruptor diferencial
Diferencial de corte bipolar

Un diferencial es un dispositivo de corte electromecánico que basa su funcionamiento en la desconexión del circuito por una derivación de corriente a masa.

Cuando éste detecta una diferencia de corriente entrante y saliente entre sus bornes ,que supere la intensidad diferencial o sensibilidad, procede a cortar la corriente.

Los diferenciales tienen dos características principales:

Calibre o Intensidad nominal, que es la intensidad máxima que es capaz de soportar.

Sensibilidad, la intensidad mínima que provoca que el diferencial realice la apertura del circuito.

La intensidad máxima de diferencial o sensibilidad, no debe superar nunca los 30mA , ya que por encima de esta cifra existe peligro de muerte.

Esta diferencia de corriente entre sus bornes puede ser debido a contactos directos (ITC-BT 24) o a contactos indirectos (ITC-BT 24).

NOTA: Los interruptores diferenciales, no protegen la instalación en sí misma , sino que protegen a las persona contra contactos directos e indirectos.

Se debe instalar un diferencial mínimo, cada cinco magnetotérmicos o circuitos.

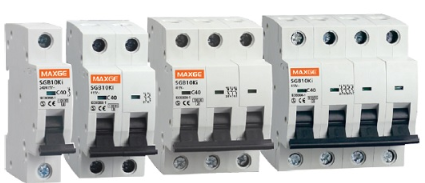

¿Que es un magnetotérmico?

magnetotérmico bipolar
Magnetotérmico de corte bipolar

Es un aparato electromecánico ,que sirve para proteger las líneas que trasladan la corriente eléctrica, desde nuestra CGMP ( cuadro general de mando y protección) a todo el circuito.

Éstos pueden ser de corte omnipolar ,si solo corta un polo ,( en general la fase), de corte bipolar si corta los dos polos o tetrapolar, pero este último solo lo utilizaremos en Corriente trifásica.

Los magnetotérmicos tienen tres características principales:

Calibre o Intensidad nominal, intensidad máxima que el interruptor automático puede soportar sin que se produzca la apertura del circuito.

Poder de corte, intensidad máxima que es capaz de cortar por cortocircuito, se mide en KA.

Curva de disparo, determina el tiempo de corte en función de la intensidad que circula por el dispositivo, puede ser B,C,D o curva ICP.

Si bien como hemos dicho anteriormente , un magnetotérmico tiene dos parte diferenciadas, una magnética que actúa contra cortocircuitos y otra térmica que actúa contra sobreintensidades.

Cada circuito de nuestra instalación debe tener un magnetotérmico para proteger la línea , dependiendo de los aparatos que vayamos a alimentar la línea deberá tener un sección mínima de cobre.

Cada magnetotérmico permite pasar una intensidad de corriente(amperios), diferente según su calibre ,por lo que los tenemos que adaptar a la sección del conductor que vayamos a utilizar al protector.

Este enlace muestra todas la partes de un magnetotérmico

https://www.youtube.com/watch?v=tc6Rg5JJUIo

NOTA: Los magnetotérmicos aumentan en un 10% el calibre ( Según su curva de corte) cuando hablamos de sobreintensidad, por ello a la hora de elegir el diferencial, éste deberá ser de igual calibre o superior al magnetotérmico según reglamento.

Pero preferiblemente debido a ese 10%, lo pondriamos del calibre inmediatamente superior para evitar perjudicar y que se dañe.

Protector contra sobreintensidades

magnetotérmico tetrapolar
Protector contra sobreintensidades permanentes y transitorias

A este dispositivo se le llama vulgarmente descargador o limitador.

Su conexionado se realiza en paralelo a tierra y con la instalación a proteger.

Si existiera algún problema en la línea de distribución, o cayese un rayo en el pararrayos de la vivienda,se podría producir un pico de intensidad , este dispositivo se encarga de desviar toda la intensidad que no admite nuestra instalación a tierra.

Gracias a él podemos proteger nuestra instalación,así como todo lo que tenemos conectada a ella.

Podríamos decir que es un dispositivo imprescindible en lugares donde geográficamente hubiera muchas tormentas, aunque algún electricista en en Torrevieja no lo recomiende por la zona donde nos encontramos.

Nuestro experto electricista en Torrevieja recomienda que ,ante cualquier problema o duda, que pueda tener en su instalación, avise siempre a un profesional.
