Conexión Steinmetz

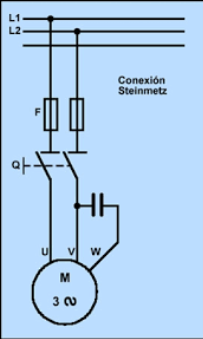

La conexión Steinmetz se realiza para conectar un motor trifásico en una red monofásica, según la figura siguiente.

conexion motor trifasico en linea monofásica

Si tuviésemos la necesidad de utilizar un motor trifásico de inducción como monofásico se puede realizar efectuando una conexión con un condensador.

¿Se pueden conectar todos los motores asi?

Antes debemos hacer una serie de apreciaciones ya que dicho motor trifásico pierde las características nominales y tampoco se puede realizar en todo tipo de motores:

– Este tipo de conexión especial solamente se aconseja en motores de pequeña potencia; inferiores a 2 Kw.

– La potencia que podemos desarrollar es del 80% con respecto a la que tendría conectado en trifásico.

– El par de arranque sería, aproximadamente, del 70 % de la que tendría en motor funcionando como trifásico.

¿Como se conectaria?

El funcionamiento básico de esta conexión, suponiendo la conexión en triángulo, es la siguiente; la fase y el neutro de la red alimentan los dos terminales de los devanados U1- U2 quedando conectados en serie y se realiza la función de devanado auxiliar de arranque con el condensador conectado a la tercera fase. Así queda como si se tratase de un motor monofásico.

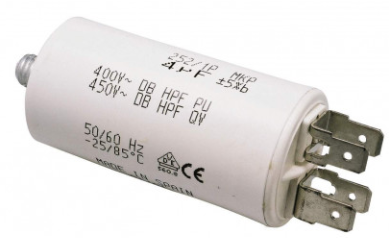

condensador


El condensador que tenemos que instalar debe ser 1,15 veces la tensión nominal de la red monofásica con un mínimo de 250 V y el valor de la capacidad del mismo se obtiene de la siguiente tabla:

TENSION DE RED 230 V 400
Capacidad del condensador en μF por cada KW. 70 20

Una vez hallado el resultado se escoge el valor comercial inmediato superior de condensador que existe en el mercado, estos son en μF:

4/4,5/6/7/8/10/12/14/16/18/20/25/28/30/32/35/40/45/50/60/65/100 μF.

Inversor de giro del motor.

Si queremos invertir el sentido de giro del motor solo tendremos que cambiar la conexión del condensador de la fase al neutro dejando conectado el otro lado a la tercera fase del motor.

En este enlace os dejo un video en el que podréis saber más sobre este tipo de conexión.https://www.youtube.com/watch?v=KcGX8crlUs0
